一、概述

　　憑借我司從事建筑智能化方面的豐富經驗，并經設計人員熟悉現場條件后，特為小區設計出《周界防范系統設計方案》。本方案本著安全 、經濟、實用、完善、兼容的方針，方案中周界防范系統采用當今先進的對射系統，系統可采用分級控制，操作簡單，可聯網集成。若此方案得到實施，將對別墅的管理，安全技術防范，提高內部安全狀況，規范等方面都將起到積極的促進作用。

　　本系統另外一個亮點就是視頻聯動，當周界有不法入侵的時候監控中心不僅可以知道報警的位置，而且可以很清的看到當時現場的作案情況。還可以在操作鍵盤上顯示多層地圖，報警時候顯示出報警位置，這樣就能做到報警中心有視頻，有電子地圖，崗位操作鍵盤也能看到報警地圖，還支持讀卡布防撤防無線擴展應用等。

二、系統的特點

　　隨著管理的進一步完善，周界防范報警系統的完善既可提高工作效率，這就要求在別墅的智能化綜合管理系統方案設計中充分考慮可能完善的整體規劃，并圍繞當前應用需求的特點本著實用與發展相結合的總體原則：

　　以滿足目前的應用為出發點，合理優化設計方案；并兼顧未來的應用需求和技術發展，為系統在技術上提供有效的平滑過渡環境。

1、系統實用可靠性

　　本系統主要設備選用國際著名的加拿大進口的楓葉PARADOX品牌，可24小時對周界圍墻進行安全防范。

2、系統的穩定可靠性

　　硬件選用先進、成熟、可靠的產品，是已在類似工程中使用過許多的，證明能適應室內外環境的硬件。

3、系統的先進性

　　采用目前較好的軟、硬件及網絡技術，出錯率低，兼容性強，升級容易。采用模塊式結構，擴容方便，同一個品牌內包容了有線、無線、無線GSM手機卡的短信、手機的寬帶、TCP互連網寬帶、門禁、語音對講、智能家居、報警聯動的功能模塊；可以用電腦對報警主機直接編程。

4、系統的易操作性和實時性

　　管理員能對管理系統和周界防范系統熟練使用，能利用周界防范和報警系統實時掌握警情。

5、維護的方便性

　　通過部件化、模塊化和層次化的系統規劃設計，為正常使用和故障檢測帶來極大的方便；還可以通過電話線或者互連網遠程調試設備。

三、設計依據

　　《中華人民共和國公共安全行業標準》
　　《中國建筑電信設計規范》
　　JGJ/T16-92《民用建筑電氣設計規范 》

　　JGJ46-88《施工現場臨時用電安全技術規范》

　　JGJ59-99《建筑機械使用安全技術規程》

　　JGJ80-91《建筑施工安全檢查標準》

　　B50198-94《民用閉路監控電視系統工程技術規范》

　　GA/T-75-94《安全防范工程程序與要求》

　　GBJ115-87《工業電視系統工程設計規范》

　　GBT4-94《安全防范系統通用圖型符號》

　　YJ253-88《建筑電氣安裝工程評定標準》

四、設備介紹

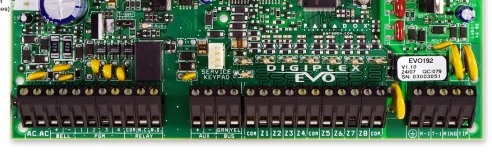

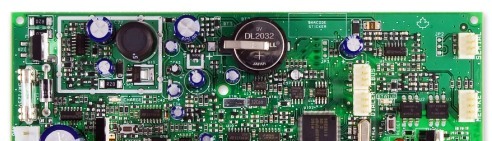

1、192防區總線報警主機:EVO192，48防區總線主機型號是EVO48（DGP2-848）

• 8個板載防區(使用雙防區為16防區)，通過四芯總線可擴展至192防區
• 可使用306USB通過Winload進行本地升級
• 支持夏令時
• 5 個PGM輸出
• 支持256個總線模塊
• 可通過模塊擴展連接32個門禁讀卡器，并用卡片或者指紋布/撤防
• 通過語音擴展模塊，可實現雙向通話和報警前后120秒的聲音錄音
• 可通過擴展采用電子郵件發送報警信息
• 支持TCP/IP（IP100）連接，透過IP地址，輕松組建大型防盜網絡，可通過擴展采用光端機延長報警主機的通訊距離
• 可通過電話遙控布/撤防
• 樓宇自控接口：X10、C-BUS、ASCΙΙ
• CCTV 連動接口協議：PELCO、VICON
• 999 個用戶密碼
• 8 個分區
• 2048 個緩存事件
• 可通過電話遙控布/撤防
• 內置實時時鐘備份蓄電池
• 1 個可監測警鈴輸出、輔助電源輸出和1路可監測電話線
• 1.7A開關電源供電
• 通過專用軟件可以實時監視防盜系統的探測器現場的探測轉臺，如果有故障會立即彈出報警畫面
• 地圖管理功能能夠立即直觀顯示出報警點在地圖上的哪個位置

2、控制鍵盤EVO641(DGP2-641BL、K641)

• 防區報警顯示:將會一直顯示防區報警直到系統撤防
• 可使用306USB通過Winload進行本地升級
• 兼容DGP-848，EVO96，EVO48和EVO192
• 32字符LCD可編輯顯示菜單
• 可支持克羅地亞語、捷克語、英語、法語、德語、希臘語、希伯來語、匈牙利語、意大利語、波蘭語、葡萄牙語、俄語、西班牙語、瑞典語和土耳其語
• 可分配至1個或多個分區
• 1個可編址防區及1個可編程繼電器輸出
• 可單獨設置門鐘防區
• 14個單鍵觸發功能鍵
• 3個鍵盤觸發緊急報警按鈕
• 可調整背光亮度對比度及屏幕滾動速度
• 可顯示12或24小時時間格式

3、帶讀卡器鍵盤EVO641R

• 內置讀卡器,可用刷卡布撤防
• 防區報警顯示：一直顯示防區報警直到系統撤防
• 可使用306USB通過Winload進行本地升級
• 兼容DGP-848，EVO96，EVO48和EVO192
• 32字符LCD可編輯顯示菜單
• 可分配至1個或多個分區
• 1個可編址防區及1個可編程繼電器輸出
• 可單獨設置門鐘防區
• 14個單鍵觸發功能鍵
• 3個鍵盤觸發緊急報警按鈕
• 可調整背光亮度對比度及屏幕滾動速度
• 可顯示12或24小時時間格式

4、K07C LCD屏幕彩色圖形液晶控制及編程鍵盤

• 使用的SD插槽顯示照片，有電子像框功能
• 支持任何兩種顏色（16位）的背景和文本
• 全彩色屏顯示SD卡圖片作為幕保
• 支持帝國者系列和終結者系列主機
• 顯示32個分區和384個防區
• 1個輸入/溫度防區
• 簡單的文本編程菜單
• 報警時鐘和特別提醒
• 多達15種聲音可用于設置 進入延時，退出延時
• 亮度對比度可調

5、DG85戶外探測器

• 獨立雙紅外探測技術
• 防寵物設計
• 內置總線接口電路和常閉輸出
• 帶有一組常閉輸出
• 雙層防水設計
• 裝備抗白光鏡片及人體紅外濾鏡，在雪地或沙漠都有良好的效果
• 工作溫度-35℃至50℃
• 可用于室外

6、DG457總線式室內玻璃破碎感應器

• 已帶總線地址
• 全音頻和次聲波頻譜分析
• 7 段頻率數字濾波器，數字放大器增益和頻率高低評估
• 沖擊和沖擊波分析
• 可調靈敏度：當設置靈敏度為高，可探測直徑達到9米
• 當設置靈敏度為低，探測直徑達到4.5米
• 有防拆開關

7、RTX3 無線擴展模塊

• 支持32個無線防區和32個遙控器控制
• 支持MG-2WPGM，MG-REM2和MG-RPT1的功能
• 支持4個無線鍵盤MG32LRF
• 兼容小精靈，SP系列，終結者和終結者EVO系列
• 具有低電量，防拆監測
• 可顯示無線發射器信號強度
• 有3個PGM輸出(+1可選)
• 可使用433MHz或868MHz

8、PCS200 GSM/GPRS通訊模塊模

• GSM通訊模塊
• 兼容MG5000，MG5050，Spectra SP，EVO和Esprit E系列報警主機
• 可通過GSM進行中心撥報：通過GSM網絡將報警主機的
• 事件報告到監控中心，并可支持報警主機的
• 任何一種報告格式
• 并可設置是電話線優先，或GSM，或者兩者同時有效
• 通過文本信息（SMS）方式撥報：以信息的方式將事件
• 報告到16個電話號碼，信息包括有：事件描述，地址，時間日期和標簽信息
• 通過SMS布/撤防
• 語音報告：PCS100支持插入語音撥號器VDMP3，當發生報警時可通過GSM撥告，報告預先錄制的語音信息，并通過語音菜單對系統布/撤防、訪問系統，狀態和控制
• PGM輸出
• 通過GPRS上傳/下載數據：通過GPRS與Winload或Neware連接，通過GSM網絡通訊
• 報警主機監測功能：當檢測到與主機通訊失敗時，PCS200 發送報告到監控中心
• GSM RF干擾監測：當探測到RF干擾，報警主機將會產生
• 一個故障，通過電話或IP發送到監控中心

9、MG-REM2 帶背光按鈕雙向遙控器

• 帶背光按鈕雙向遙控器
• 可通過與主機的雙向通訊，布防和撤防可不依賴 聽警號聲音，直接看遙控器上的指示燈就可以
• 可聲光顯示系統狀態
• 時尚防水帶背光的按鍵
• 遙控器MAX可使用6組功能鍵
• 多種顏色LED顯示（準備好，布防，撤防，報警狀態）
• 帶聲音反饋

10、GS250無線三維移動報警模塊

• 采用先進的三維加速傳感技術探測其附著物品的移動
• 當其附著于某一貴重物品或財物時，一旦有人試圖
• 挪移或搬離該物品，將引發報警，彌補了傳統的報警系統只注重空間入 侵防護的不足
• 敏度可調，具有測試模式，信號丟失及低電監察功能
• 具有雙重防拆功能，任何嘗試打開機蓋或者意欲將其拆
• 離固定底板的行為都會引發報警
• 2年的電池使用壽命（按每周移動2 次計算）
• 范圍：約100 米
• 產品尺寸：7.5×2.7×0.64cm

11、SR150無線戶外警號

• 100分貝無線警號
• 帶報警閃燈
• 戶外設計，防水防拆
• 支持報警主機對警號進行監測
• 在報警時，方便周圍人群關注報警發生點，方便安全人員及時發現報警點
• 不需要拉線，可以懸掛在較高處，方便遠處看到也防破壞
• 四個指示燈，用于顯示信號強度和狀態
• 體積：24cm x 6cm x 18cm

12、PA-525D微波紅外雙鑒探測器

• 微波＋雙源紅外雙鑒探測器，對抗空調冷氣的干擾能力較強
• 數碼SHLELD運算軟件
• 自動脈沖數調節
• 金屬外殼防電磁干擾
• 自動溫度補償
• 微波場可調
• 防衛范圍：90°，14m×14m
• 專利數字移動檢測
• 專利自動脈沖信號處理
• 數字盾牌算法軟件可調靈敏度
• 單邊緣或雙邊緣處理技術
• 自動溫度補償
• 金屬防衛罩MAX限度地保護來自EMI和射頻的干擾信號
• 固態繼電器
• 防拆開關

13、2WPGM 無線繼電器模塊

• 雙向無線可編程繼電器弱電輸出模塊
• 無線兩用PGM強電擴展模塊
• 一個無線防區和一個5A的繼電器輸出
• PGM可跟隨事件或時間恢復
• 支持NC/NO型繼電器輸入

14、AX-130TN日本防雷紅外線對射

• IP65超高防護等級，防水，防昆蟲，防塵
• 室內40m，室外20m（最遠可達200m）射程
• 抗雷擊保護電壓，達到14KV
• 可調節射束切斷時間
• AGC（自動增益控制）電路
• 99%射束阻隔穩定性
• 高級球形透鏡
• 防霜罩蓬
• 易于角度調節
• 寬范圍低電壓：10.5~28V DC，極低的工作電壓使報警主機直接供電成為可能，也可以采用DC 28V直接長距離供電

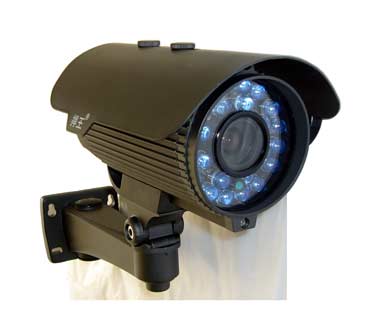

15、紅外線夜視高清晰可調焦攝像機

　　　捍王　DCS-R430S采用4～9mm的進口日夜轉換變焦鏡頭，能夠為各種安防監控系統提供清晰、細膩、逼真的圖像。日夜轉換設計，適合全天候應用，防暴結構，適用于監獄、看守所、人行通道、銀行、電力機房等場所。

　　35M 紅外照射距離，鏡頭變倍變焦可外調，其圖像顏色和清晰的細節表現，可以和任何品牌紅外機PK，看過效果后令人難忘。

產品特性

• 1/3” SONY EXview HAD CCD II
• 水平清晰度：彩色：650線；黑白：700線
• 低照度值：彩色：0.1Lux/F1.2; 黑白：0.0Lux/F1.2(紅外燈開）
• 原裝進口4～9mm的日夜轉換變焦鏡頭
• 雙濾光片切換日夜轉換方式
• 暗區補償
• 3D+2D 數字降噪
• 強光抑制
• 紅外燈：24×Φ8，紅外距離：35m
• 內出線防剪線支架，可避免認為故意破壞線路和減少防水盒
• 下部調焦結構
• 防水能力IP66
• 電源：DC12V
• 適合別墅、監獄、看守所、人行通道、銀行、通道

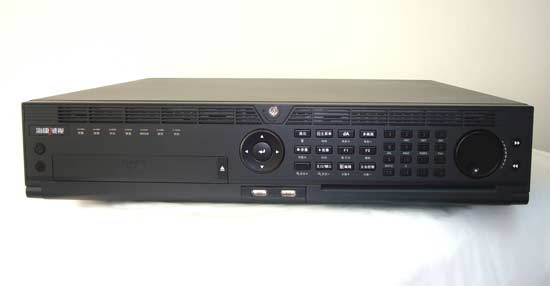

16、網絡硬盤錄像機

產品概述

　　DS-9000-SH系列網絡硬盤錄像機是海康威視新近一代混合型網絡硬盤錄像機，是追求更高錄像清晰度和顯示清晰度的成果。

　　DS-9000-SH系列網絡硬盤錄像機每個模擬通道支持雙碼流壓縮，其中主通道支持4CIF(等于D1)，子通道支持CIF，這個已經是模擬通道清晰度了，如果要更高清晰度就必須用網絡攝像機來實現。這個錄像機還可以另外接多8路的網絡攝像機。特別值得一提的是它的HDMI輸出能力，可以達到1920×1080，正好與家庭使用的電視機高清晰顯示效果對應，如果用這個錄像機連接到大的液晶屏幕上看，監視畫面效果就出來了。

產品特性

• 可接駁模擬攝像機、網絡攝像機、網絡快球和網絡視頻服務器
• 可接駁第三方網絡攝像機
• HDMI視頻輸出分辨率達到1920×1080
• VGA視頻輸出分辨率高達1280×1024
• 網絡視頻回放分辨率：UXGA(1600×1200)、720P(1280×720)、VGA(640×480)、4CIF(704×576)、DCIF(528×384)、2CIF(704×288=HALF D1 )、CIF(352×288)、QCIF(176×144 )
• 支持高清圖像的本地預覽、存儲與回放
• 支持預覽圖像與回放圖像的電子放大
• 支持MAX16路同步回放
• PTZ控制時，可通過鼠標對圖像進行局部放大
• 不同通道可設定不同的錄像保存周期
• 支持定時和事件兩組視頻編碼參數
• 支持冗余錄像
• 支持硬盤盤組管理
• 支持NTP(網絡校時)、SADP(自動搜索IP地址)協議

功能和性能

　　壓縮處理功能

• 支持PAL/NTSC制式視頻信號輸入。
• 采用H.264視頻壓縮技術。
• 采用OggVorbis音頻壓縮標準。
• 每個模擬通道支持雙碼流壓縮，其中主通道支持4CIF，子通道支持CIF。
• 每個IP通道MAX支持HD720P(1280×720)分辨率。
• 每個通道的視頻編碼參數獨立可調，包括分辨率、幀率、碼率、圖像質量等。
• 每個通道支持定時和事件兩套壓縮參數。
• 支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步。
• 支持水印技術。

　　本地監控

• 支持VGA、主/輔音視頻端口三個獨立的本地輸出。
• HDMI視頻輸出分辨率達到1920×1080
• 高清VGA顯示，分辨率達1280×1024。
• 支持1/4/6/8/9/16畫面預覽，預覽通道順序可調。
• 支持預覽分組切換、手動切換或自動輪巡預覽，自動輪巡周期可設置。
• 支持預覽的電子放大。
• 可屏蔽指定的預覽通道。
• 支持視頻移動偵測、視頻丟失檢測、視頻遮擋檢測、視頻輸入異常檢測。
• 支持視頻隱私遮蓋。
• 支持多種主流云臺解碼器控制協議，支持預置點、巡航路徑及軌跡。
• 云臺控制時，支持鼠標點擊放大、鼠標拖動跟蹤功能。

　　硬盤文件管理

• MAX支持8個SATA硬盤，可支持每個容量大于2TB的硬盤。
• 支持硬盤S.M.A.R.T技術。
• 支持硬盤休眠。
• 支持硬盤盤組管理。
• 文件格式與Windows系統兼容，采用硬盤空間預分配技術杜絕硬盤碎片的產生。
• 采取帶鎖前硬盤箱放置管理方式。

　　錄像與回放

• 支持循環寫入和非循環寫入兩種模式。
• 支持定時和事件兩套壓縮參數。
• 錄像觸發模式包括手動、定時、報警、移動偵測、動測或報警、動測和報警等。
• 每天可設定8個錄像時間段，不同時間段的錄像觸發模式可獨立設置。
• 支持開關量報警及移動偵測的預錄及延時錄像。
• 支持錄像文件的鎖定和解鎖。
• 支持本地冗余錄像。
• 支持指定硬盤內的錄像資料僅供讀取，只讀屬性。
• 支持按通道號、錄像類型、文件類型、起止時間等條件進行錄像資料的檢索和回放。
• 支持回放時對任意區域進行局部電子放大。
• 支持回放時的暫停、快放、慢放、前跳、后跳，支持鼠標拖動定位。
• 支持4路同步回放，通過資源配置MAX可支持16路同步回放。

　　資料備份

• 支持通過USB接口進行備份。
• 支持內置SATA刻錄機進行備份。
• 支持按文件和時間進行批量備份。
• 支持回放時進行剪輯備份。
• 支持備份設備的管理與維護。

　　報警與異常管理

• 統一管理設備與IP通道的開關量報警輸入/輸出。
• 統一管理設備與IP通道的視頻遮擋報警、視頻移動偵測、視頻丟失報警。
• 支持報警輸入/輸出的布防時間設置。
• 支持視頻丟失報警、視頻移動偵測報警、視頻遮擋報警、視頻信號異常報警、輸入/輸出視頻制式不匹配報警、非法訪問報警、網絡斷開報警、IP沖突報警、硬盤錯誤報警及硬盤滿報警。
• 各種報警可觸發彈出報警畫面、聲音警告、上傳中心和觸發報警輸出，另視頻移動偵測、開關量報警可觸發任意通道錄像；各種異常可觸發聲音警告、上傳中心和觸發報警輸出。
• 系統運行異常時可自恢復。

　　其他本地功能

• 用戶可以通過前面板按鍵、穿梭鍵、鼠標、遙控器、專用鍵盤等操作。
• 三級權限用戶管理，管理員可創建多個操作用戶并設定其權限，權限可細化到通道。
• 完備的操作、報警、異常及信息日志記錄和檢索。
• 支持手動報警觸發、清除。
• 支持設備配置信息的導入/導出操作。

　　網絡功能

• 支持10M/100M/1000M自適應網絡接口。
• 支持TCP/IP協議簇，支持PPPoE、DHCP、DNS、DDNS、NTP、SADP等協議。
• 支持單播和組播，單播時支持TCP、UDP、RTP協議。
• 支持遠程搜索、回放、下載、鎖定及解鎖錄像文件，支持斷點續傳。
• 支持遠程獲取和配置參數，支持遠程導出和導入設備參數。
• 支持遠程獲取設備運行狀態、系統日志及報警狀態。
• 支持遠程按鍵操作。
• 支持遠程鎖定、解鎖面板按鍵和鼠標。
• 支持遠程格式化硬盤、升級程序、重啟、關機等系統維護操作。
• 支持RS-232、RS-485透明通道傳輸。
• 報警和異常可上傳遠程報警主機。
• 支持遠程手動觸發和停止錄像。
• 支持遠程手動觸發和停止報警輸出。
• 支持遠程JPEG抓圖。
• 支持遠程PTZ控制。
• 支持語音對講或語音廣播。
• 內嵌WEB Server。

　　可選型號

• 已經上市：DS-9004HF-SH,DS-9008HF-SH,DS-9016HF-SH
• 如果對監視畫面效果沒有要求的，請選擇其他更經濟的機型號。

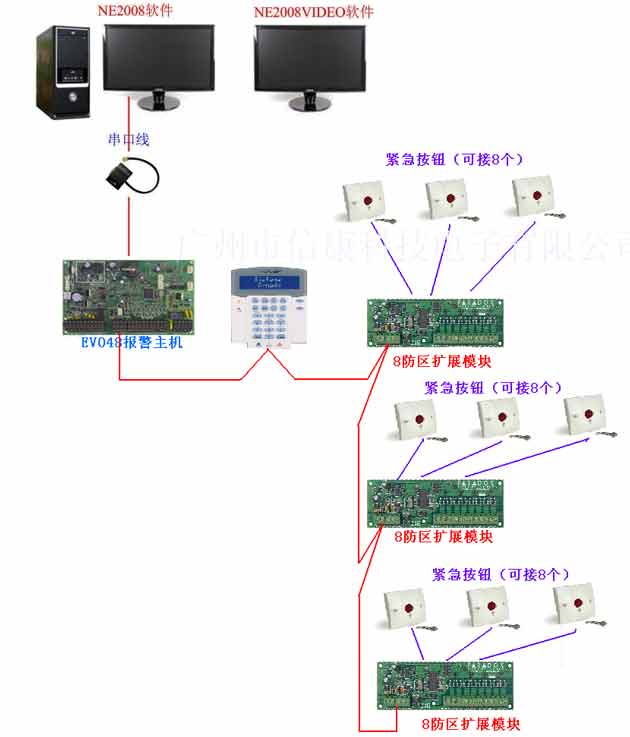

五、系統連接圖

六、編程軟件

1、支持多套中文軟件，可以查詢報警歷史事件；可以查詢操作員進入時間等資料

2、支持有的軟件支持報警地圖，可以與視頻進行聯動，支持海康硬盤錄像機軟件連動和硬件連動。

七、產品清單及報價
